Açıklama

Orijinal Siegenia PSK 200 Paralel Sürme Kolu Beyaz (RAL 9003) Sağ

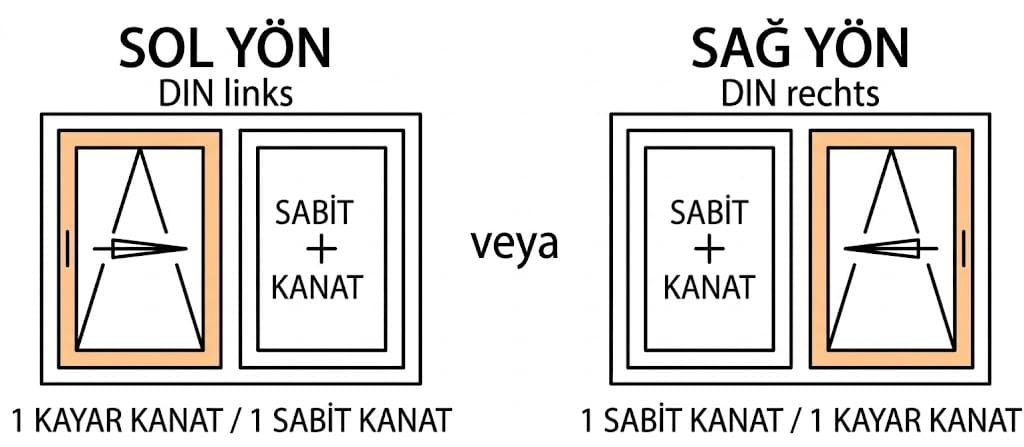

Yön Belirleme (Yön Nasıl Anlaşılır?)

Yön Seçimi Nasıl Yapılır.

Sürme kapı kollarında yön seçimi hata kabul etmeyen kritik bir aşamadır:

1. Kanadın bulunduğu odanın iç kısmına geçin ve kapıya karşıdan bakın.

   • Kapıyı açıp kapattığınız kol kapının sağ dikey profili üzerindeki ise yani sağ tarafta duruyorsa, bu ürün (SAĞ) sizin için doğrudur.

   • Kol sol tarafta duruyorsa, bu ürünün SOL modelini sipariş etmelisiniz.

2. Kilit pozisyonu, vasistas (devirme) pozisyonu ve tam açılma açıları bu yöne göre kalibre edilmiştir. Yanlış yön seçimi kol mekanizmasının kilit yuvasına oturmasını engeller


Siegenia Si-Aubi PSK 200 Tam Otomatik Paralel Sürme Kolu (Beyaz – RAL 9003 – Sağ)

Ağır ve geniş kanatlı PVC paralel sürme (devirmeli sürme / hebe-schiebe türevi PSK) kapı sistemlerinde konfor, güvenlik ve mekanik dayanıklılık tek bir donanımda birleşiyor. Alman mühendisliğinin pencere ve kapı mekanizmalarındaki küresel standardı Siegenia Si-Aubi tarafından üretilen PHIL0031 PSK 200 Tam Otomatik Sürme Kolu, yüksek kanat ağırlıklarını minimum eforla kontrol etmek üzere özel olarak geliştirilmiştir.

RAL 9003 parlak beyaz kaplaması, ergonomik uzun tutma gövdesi ve entegre yay mekanizmasıyla donatılan bu model, kırılan ya da deforme olan PSK kollarınız için doğrudan orijinal fabrika standartlarında yenileme çözümü sağlar.

Tam Otomatik (Otomatik Kilitlemeli) Mekanizma Uyumu

Paralel devirmeli sürme (PSK) sistemleri “manuel” ve “tam otomatik” olmak üzere iki farklı iç mekanizma prensibine sahiptir:

• PHIL0031, tam otomatik mekanizmalı (PSK 200-Z ve eşdeğer otomatik makaslı) ray sistemleri için üretilmiştir.

• Kanat açılırken veya devirme (vasistas) pozisyonuna geçerken kullanıcı kuvvetine duyulan ihtiyacı azaltır.

• Kolun aşağı veya yatay pozisyona çevrilmesiyle birlikte, kanadın kasaya doğru çekilmesini ve kilit millerinin kilit karşılıklarına pürüzsüzce oturmasını sağlayan dikey yay-hareket desteği sunar.

• Ağır çift camlı veya akustik lamine camlı PVC kapılarda sarkmayı ve kilit zorlanmalarını engelleyerek sürüş ömrünü uzatır.

Teknik Özellikler

• Ürün Kodu: PHIL0031 (PSK 200 Serisi)

• Marka / Menşei: Siegenia Si-Aubi / Almanya

• Açılım Yönü: Sağ (İçeriden bakıldığında menteşe/sürgü yönü sağ tarafta çalışan sistemler için)

• Renk Kodu: RAL 9003 Parlak Beyaz (Elektrostatik toz boya ile çizilmelere ve sararmaya dirençli yüzey)

• Gövde Malzemesi: Yüksek mukavemetli basınçlı döküm çinko alaşım (Zamak)

• Kullanım Amacı: PVC paralel devirmeli sürme (PSK) kapı ve geniş pencere profilleri

• Taşıma Kapasitesi: 200 kg’a kadar olan kanat ağırlıklarına uyumlu iç mekanizma tahriki

• Mil / Kare Demiri: 10 mm standart sürme göbek mili

• Paket İçeriği: 1 adet Siegenia PSK 200 Sağ Sürme Kolu ve montaj vidası giriş gizleme kapağı

Sağladığı Avantajlar

• Yüksek Kaldırma Moment Kolu: Standart pencere kollarına kıyasla belirgin şekilde daha uzun tutma gövdesine sahiptir. Bu tork avantajı, 160-200 kg ağırlığındaki kanatların bile tek elle, sarsıntısız hareket ettirilmesini sağlar.

• Aşınmaya Karşı Metal Çekirdek: İç dişli ve pim bağlantıları sertleştirilmiş çelik alaşımla desteklenmiştir. Zamanla oluşan boşluk, yalama olma ve kol sarkması problemlerini ortadan kaldırır.

• Orijinal Profil Uyumu: Rehau, Schüco, Kömmerling, Pimapen, Egepen, Fıratpen ve Winsa gibi önde gelen tüm PVC sürme profillerinde kurulu Siegenia PSK 200 donanımlarıyla %100 ölçü ve vida aksı uyumuna sahiptir.

• Gizli Vida Montajı: Döner kapak mekanizması vida deliklerini tamamen gizler; estetik, pürüzsüz ve mimari standartlara uygun bir bitiş sunar.

Montaj ve Değişim Talimatı

Eski kolunuzu sökerken pencereyi mutlaka tam kilitli (kapalı) konuma getirin. Rozet kapağını hafifçe kendinize çekip 90 derece çevirerek montaj vidalarına ulaşın. Yıldız tornavida ile cıvataları sökün, eski kolu göbekten çıkarın. Yeni Siegenia PHIL0031 kolun kare milini kilit yuvasına dik açıyla yerleştirip montaj vidalarını sabitleyin. Vidaları aşırı sıkmadan mekanizmanın kilitleme ve devirme geçişlerini test ettikten sonra rozet kapağını kapatın.
